画像データをガラス面や凹凸面に貼り付ける方法

添付画像のように、
別途Illustratorなどで作った画像データを
コンテナの様な凹凸面や、透明なガラス面に貼り付けたいです。
Lumionでどのようにすれば貼り付けられますでしょうか。

返信

2020年5月28日  投稿者  笠井

MT 様

LUMION Communityへのご投稿ありがとうございます。

ご質問頂きました、マテリアル設定に関してご説明させて頂きます。
Illustratorなどで作成した外部の画像を取り入れる際は、下記ページの
「2. 外部マテリアルの適用」の手順を参考にお試しいただけますと幸いです。
https://livingcg.zendesk.com/hc/ja/articles/360037605872

尚、凹凸面へ貼り付けを行うと、ずれが生じる場合があります。
Z軸オフセットにて多少修正ができますが、合わない場合は、
モデリングソフトでのマテリアル設定で合わせておく必要があります。

原因につきましては下記ナレッジベースの2.6 マップスケールをご参照ください。
LUMION 10以降のスタンダードマテリアルのプロパティで何ができますか?
https://livingcg.zendesk.com/hc/ja/articles/900000453683

ガラスにテクスチャを貼る際、一部に柄をあとは透明のようにしたい場合は
Photoshopなどでアルファチャンネルを用いる必要があります。
手順は下記ナレッジベースをご参照ください。
標準のガラスマテリアルにテクスチャを追加するにはどうすればよいですか?

参考)チュートリアル:ステップ9 - マテリアル
https://livingcg.zendesk.com/hc/ja/articles/360037605872

その他にも、
作成されたマテリアルを保存されたい場合、下記の方法がございます。

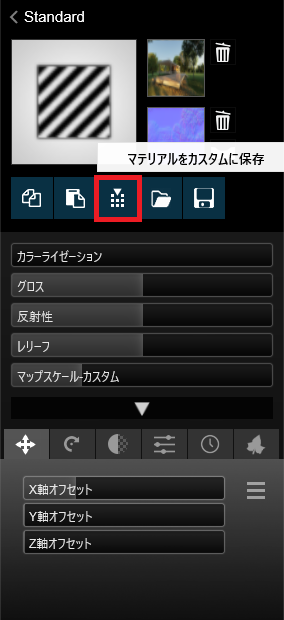

(添付画像をご参照ください)
​ ​​
1.カスタムに保存
「カスタムに保存」を選択すると、マテリアルライブラリのカスタム内に保存され
いつでも使うことができます。

参考)ステップ10 - マテリアル - ライブラリ
https://livingcg.zendesk.com/hc/ja/articles/360038309951

2.マテリアルを保存
「マテリアルを保存」を選択すると、ポップアップで保存先、名前を決定し「 .lnm 」という拡張子で
保存できます。他PCにLUMIONマテリアルを送りたい場合、この方法で保存し受け渡しができます。
また「マテリアルを読みむ」で「 .lnm 」マテリアルデータを読み込むことができます。


以上です。
何卒よろしくお願いいたします。

その他1件の画像を開く

2020年5月28日  投稿者  MT

一般投稿
ご回答大変ありがとうございます。
下記2点について、ご案内いただけますと幸いです。

■下記ナレッジベースの場所がわかりませんでしたので
再度URL等をご案内頂けないでしょうか。

「手順は下記ナレッジベースをご参照ください。
標準のガラスマテリアルにテクスチャを追加するにはどうすればよいですか?」

■外部マテリアルを適用したところ、添付画像のように画像がリピートされた状態で表示されます。
 リピートさせず、画像を1つだけ面に貼り付けるという事は出来ますか?

どうぞ宜しくお願い致します。

2020年5月28日  投稿者  MT

一般投稿
先の投稿で画像が添付できていなかったようですので
再送信いたします。

2020年5月28日  投稿者  笠井

MT 様

URLの記載が漏れており、大変失礼いたしました。
「標準のガラスマテリアルにテクスチャを追加するにはどうすればよいですか?」
ナレッジベース:https://livingcg.zendesk.com/hc/ja/articles/360034994272

また、ご質問の画像を1つだけ面に貼り付ける方法として下記ご案内いたします。

1.マップスケール(添付画像)
マップスケール-カスタムのスライダーを調整いただくと
マテリアルのサイズ調整が可能となります。
スライダーを「0」に設定してお試しいただけますでしょうか。

2.拡張設定>ポジションで位置合わせ
下記ナレッジベースの3. 拡張設定 ポジションをご参照ください。
(拡張設定はマップスケール下部の▲「拡張設定を表示する」をクリックしてください)

LUMION 10以降のスタンダードマテリアルのプロパティで何ができますか?
https://livingcg.zendesk.com/hc/ja/articles/900000453683

以上、ご確認いただけますようお願いいたします。

2020年5月28日  投稿者  MT

一般投稿
ご丁寧にありがとうございます。
大変参考なりました。
